Connecteur extérieur d'antenne haute puissance NEX10 ™

NEX10 ™

Excellent connecteur coaxial RF d'intermodulation léger fonctionnant dans la gamme DC-20GHz 50 Ohms / R180.

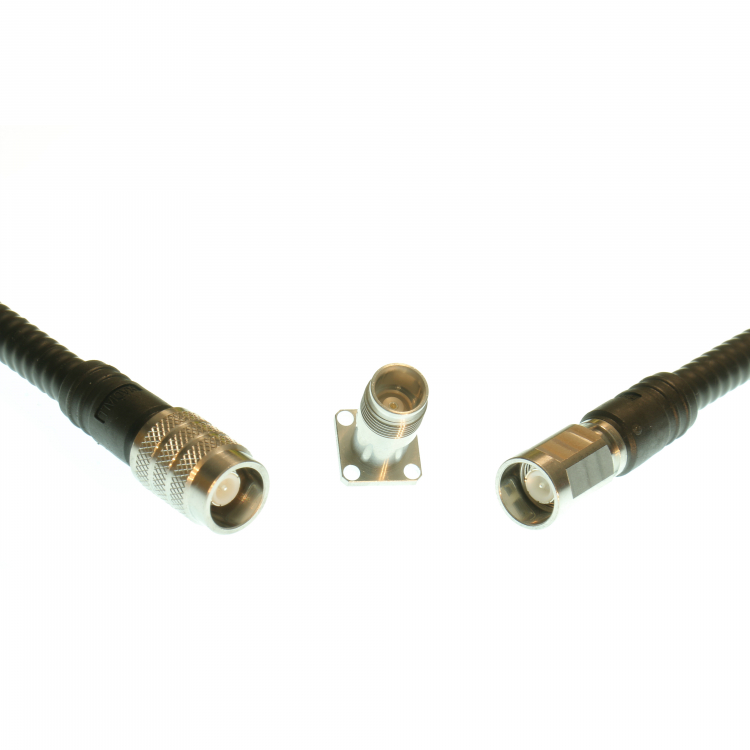

L'interface NEX10 ™ est conçue pour répondre aux exigences des équipements suivants avec une puissance élevée, une faible intermodulation dans un petit facteur de forme. NEX10 ™ est disponible avec deux options de couplage: bouchons à visser NEX10 ™ avec écrou hexagonal nécessitant un outil pour clé dynamométrique pour l'installation, et bouchons Quick Lock NEX10 ™ (également appelés push-pull) avec un écrou moleté et sans outil. NEX10 ™ est un connecteur extérieur robuste optimisé jusqu'à des câbles de ¼ ''

Resources

Document Télécharger
NEX10 ™ Flyer
NEX10 ™ Catalogue
View All Documents
Vidéos
NEX10 - Reed Thomas

Performances

Fonctionnalités:

  • Impédance: 50Ω
  • Gamme de fréquences: DC ~ 20 GHz
  • Faible intermodultation: -166dBc (2x43dBm)
    Conditions statiques et dynamiques
  • Durabilité: 100 cycles d'accouplement
    500 cycles d'accouplement (test et mesure)
  • Puissance nominale à 2 GHz: 100 W à 85 ° C
  • Efficacité du dépistage:
    À visser: DC - 6GHz: -110dB
    Push-pull: DC - 3 GHz: -90 dB
    3GHz à 6 GHz: -70dB
  • Plage de température: -55 / + 125 ° C
  • IP68 (paire accouplée)

Dimensions:

  • Diamètre d'interface: 10 mm
  • Taille de la bride carrée: 12,7 mm (vis M2,5)
    Taille de bride rectangulaire 12,7 x 17,5 mm (vis M3)
