QuickFusio ™

Voir les produits

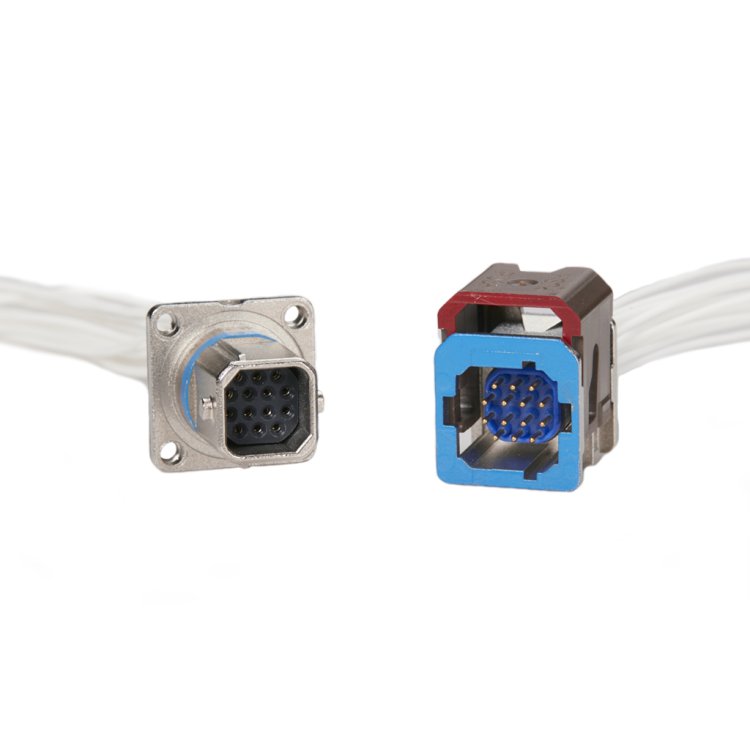

Conçue pour une utilisation dans n'importe quelle zone de l'avion, la série QuickFusio ™ est la solution de connecteur parfaite pour les applications EWIS et l'intérieur de la cabine, y compris les systèmes d'actionnement des sièges, l'alimentation et le réseau dans le siège, le divertissement en vol (IFE), l'éclairage et le passager Unités de service (PSU). La série QuickFusio ™ présente une taille miniature et offre une variété d'avantages:

  • Coûts compétitifs avec l'utilisation de contacts standard SAE-AS-38999 série II
  • Gamme polyvalente avec deux versions différentes QuickFusio et QuickFusio + couvrant tous les systèmes de câblage grâce à 4 sorties arrière disponibles et 4 styles de coque
  • Conception légère avec seulement 20 grammes par paire, compacité extrême et densité de contact

L'expérience de Radiall dans les connecteurs rectangulaires et sa capacité à concevoir des solutions innovantes ont abouti à la forme mécanique révolutionnaire de QuickFusio, qui combine la géométrie d'un carré et d'un cercle dans une conception compacte et légère impressionnante. Doté d'une glissière de verrouillage sans outil, l'accouplement de la fiche et de la prise est simple et offre le Radiall Touch : un accouplement à un doigt - en un clin d'œil!

Combinant hautes performances et accouplement rapide et sécurisé, ce connecteur léger et économique est la solution parfaite pour les environnements aérospatiaux difficiles.

Resources

Document Télécharger

Performances

Charactéristiques mécaniques

  • Accouplement / découplage: 500 cycles
  • Vibration aléatoire: EN2591 - 403 - méthode B - Niveau G (27,8 g)
  • Amortisseur: EN2591-402 (50 g)
  • Rétention d'insert dans la coque: 254 N

Caractéristiques électriques

  • Conductivité coque à coque: 2,5 mΩ max
  • Coup de foudre: 5 kA - 1600 V
  • Perméabilité magnétique: <2 μ
  • Résistance d'isolement:> 5000 MΩ
  • Tension de tenue diélectrique:
    • Taille des contacts 23: 500V
    • Taille des contacts 22 à 8: 1500V
  • Intensité nominale maximale:
    • Taille des contacts 23 et 22: 5 A
    • Taille des contacts 20: 7,5 A
    • Taille des contacts 16: 13 A
    • Taille des contacts 12: 23 A
    • Taille des contacts 8:46 A

Caractéristiques environnementales

  • Plage de température: -65 ° C à + 175 ° C
  • Brouillard salin: 96 heures
  • Immersion en altitude: 55 000 pieds pour les contacts de taille 22 à 8
  • Inflammabilité: EN2591-317 FAR 25.853
  • Fumée et toxicité: FAR 25.853 Annexe F
  • Fluides: EN 2591-315

Matériaux et finitions

  • Coque: thermoplastique de haute qualité (nickelé)
  • Insérer le clip de rétention: cuivre au béryllium
  • Insert: thermoplastique de haute qualité avec clip de rétention métallique
  • Contact: alliage de cuivre, plaqué or sur nickel
  • Fermeture à glissière (prise): thermoplastique de haute qualité
  • Passe-fil et joint interfacial: élastomère fluorosilicone
  • Plaque de montage (réceptacle): acier inoxydable
