TNC

Voir les produits

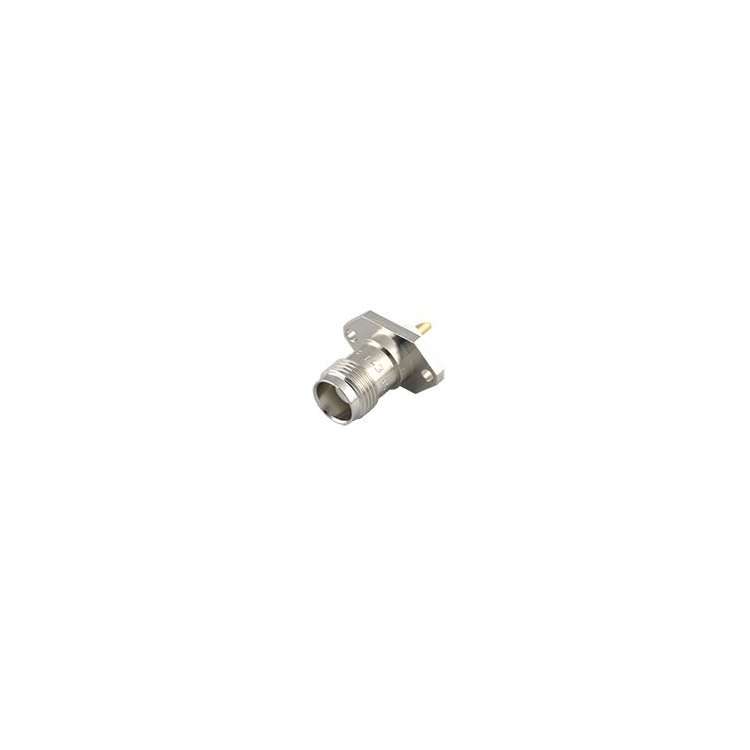

Connecteur à vis, fonctionnant dans la plage DC-11 GHz.
50 ohms / pièce série R143 (AEP 6000-6499)
75 ohms / pièce série R144
La TNC a été conçue comme une version filetée du BNC pour améliorer la stabilité des performances RF à des fréquences plus élevées. Il est normalisé selon CEI 60169-17.
Une version haute fréquence fonctionnant jusqu'à 18 GHz est également disponible pour le test et la mesure (série de pièces R143xxx7).

Resources

Document Télécharger

Performances

Fonctionnalités:

  • Impédance: 50Ω et 75Ω (entièrement interchangeable)
  • Gamme de fréquences:
    • 50Ω: DC ~ 11 GHz (DC ~ 18 GHz avec TNC 18 GHz Series)
    • 75 Ω: DC ~ 1,5 GHz (DC ~ 1 GHz recommandé)
  • Durabilité: 500 cycles d'accouplement min.
  • Puissance nominale à 1 GHz: 1000 W
  • Plage de température: -65 ° C / + 165 ° C

Dimensions:

  • Le diamètre extérieur de l'interface est d'environ 9,70 mm
