MPX - EN3682 - MIL - DTL - 83527

Voir les produits

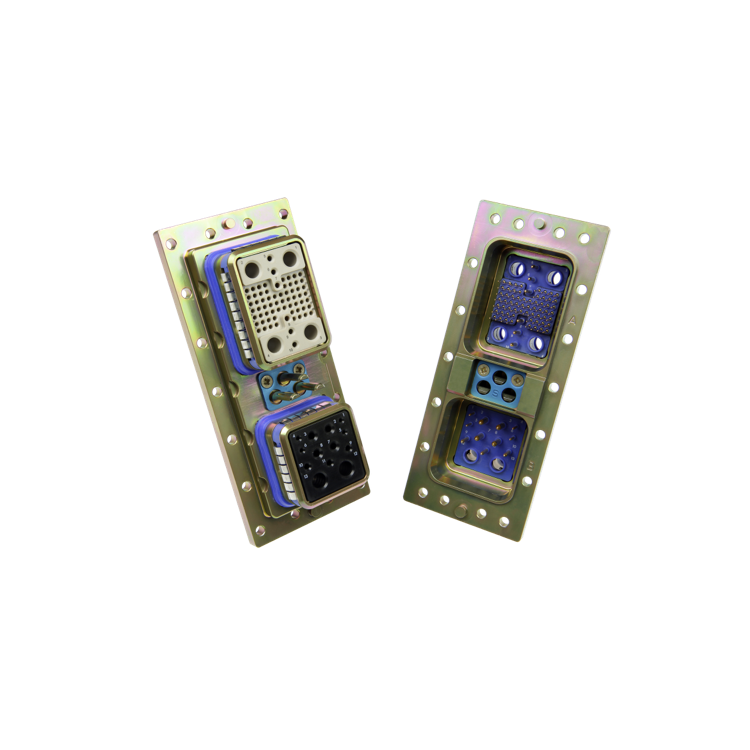

Qualifiée selon la spécification MIL-DTL-83527B et les normes européennes EN3682, la série MPX de Radiall, également connue sous le nom de DoD-C-83527, est utilisée dans les applications militaires pour connecter l'avionique au rack d'équipement. «Version robuste» de l'Arinc 600, la série MPX de Radiall allie haute densité et robustesse pour répondre aux besoins du marché de l'aérospatiale civile et militaire lorsque les conditions environnementales difficiles sont une préoccupation.

Caractéristiques MPX:

  • Etanchéité renforcée
  • Haute conductivité et résistance à la corrosion
  • Une coque robuste et usinée
  • Inserts amovibles avec différentes configurations

Disponible sous forme d'assemblages de connecteurs ou vendu sous forme de kits pour coques ou inserts, la large gamme de produits MPX de Radiall comprend de nombreux agencements d'insert et une grande variété d'accessoires et de contacts pour tout type de technologie (signaux, alimentation, coaxiaux, twinax, triax, quadrax et optiques) temini ou LuxCis ® ARINC 801).

Resources

Document Télécharger

Performances

Matériaux et finitions:

  • Coques et carters: alliage d'aluminium (chromate de cadmium jaune sur nickelage)
  • Contacts: alliage de cuivre (plaqué or sur nickel)
  • Inserts: résine thermodurcissable / thermoplastique de haute qualité / aluminium (chromate de jaune de cadmium sur nickelage pour les matériaux en aluminium)
  • Clips de rétention: alliage de cuivre
  • Joints et joint torique: caoutchouc de silicone fluoré
  • Insérez les plaques de rétention: alliage d'aluminium (placage anodisé bleu)
  • Clé de polarisation: alliage de zinc (cadmium olive terne)
  • Poteau de polarisation: alliage d'aluminium (chromage jaune de cadmium)
  • Vis: Laiton (chromage jaune cadmium)
  • Rondelles: alliage de cuivre (chromage jaune de cadmium)
  • Ressort EMI: alliage de cuivre et caoutchouc de silicone fluoré (alliage étain-plomb sur nickelage)

Performance mécanique:

  • Vibration aléatoire: voir MIL-DTL-83527B
  • Choc (procédure d'essai 27 de EIA364): 30 g / 11 ms / demi-sinus
  • Accouplement / découplage: (Procédure d'essai 9 de EIA364): 500 cycles
  • Forces d'accouplement / de désaccouplement:
  • Taille de la coque 2: 1446 N / 325 lbf max
  • Taille de la coque 3: 1780 N / 400 lbf max
  • Taille de la coque 4: 2113 N / 475 lbf max

Performance environnementale:

  • Plage de température: 65 ° C (-85 ° F) à + 150 ° C (+ 302 ° F)
  • Durée de vie en température: (voir MIL-DTL-83527B): 1000 heures à 150 ° C (+ 302 ° F)
  • Brouillard salin (Procédure d'essai 26 de EIA364): 500 heures
  • Humidité (Procédure d'essai 31 de EIA364): 10 jours

Performance électrique:

  • Résistance d'isolement (Procédure de test 21 de EIA364): ≥ 1000MΩ - 500Vdc
  • Conductivité coque à coque (procédure d'essai 83 de EIA364): ≤ 2,5 mOhms
  • Mise à la terre de taille 8 (procédure d'essai 83 de EIA364): ≤ 10 mOhms
