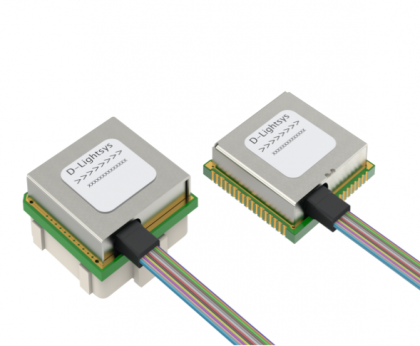

D-Light

D-Light family offers the highest channel integration density. This family has been designed for direct integration with highspeed FPGAs & SERDES to enable state of the art data & signal processing applications.

Description

La gamme D-Light comprend des émetteurs optiques multicanaux et des émetteurs-récepteurs optiques pour les applications dans des environnements difficiles. Il est disponible en modules émetteur, récepteur et émetteur-récepteur à 4 canaux (4 Rx + 4 Tx). Plusieurs options de packages sont disponibles, du montage en surface aux packages enfichables.

  • Utilise des VCSEL à 850 nm
  • Contrôles et surveillance conformes à la norme SFF-8472
  • Surveillance de la puissance optique sur la plage de température
  • Autotest intégré (BIST) pour une meilleure fiabilité de la liaison

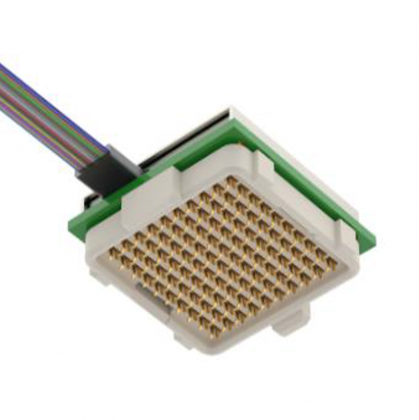

  • Interface SMT électrique standard ou option d'interface enfichable
  • Fourni avec une fibre optique de 50/125 μm ou 62,5 / 125 μm

Tous les appareils D-Lightsys® peuvent être entièrement surveillés et / ou contrôlés via une interface série à 2 fils I2C et conviennent à une variété d'applications:

  • Les courants moyens et de modulation du laser VCSEL sont tous deux programmables numériquement via l'interface série à 2 fils
  • Un étage d'entrée polyvalent permet aux résistances de terminaison différentielle de 100 Ω ou de 50 Ω à la masse de se conformer aux niveaux de signalisation CML ou LVDS
  • Les sorties analogiques permettent la surveillance de l'état et des performances du module

Les modules optiques sont disponibles en tant qu'émetteurs (Tx), récepteurs (Rx) ou émetteurs-récepteurs (Tx + Rx).

Resources

Document Télécharger
Émetteurs-récepteurs optiques à canaux multiples de 10 Go / s pour les applications dans des environnements difficiles Livres blanc
Émetteurs-récepteurs multicanaux 10 + Gbps Catalogue
View All Documents
Channels Performances Packaging
TX RX Data Range Optical Power (Min) Sensitivity (Max) Link Budget (Min) GM LC Product Brief
D M4 255 GM 4 4 up to 4.25 Gbps -2 dBm -15 dBm 13 dB
D M4 1000 GM 4 4 up to 12 Gbps -2 dBm -12 dBm 10 dB
D R12 255 GM 12 up to 4.25 Gbps - -14 dBm
D R12 1000 GM 12 up to 10.3 Gbps - -10 dBm
D R12 1000 LL 12 up to 12 Gbps - -10 dBm
D T12 255 GM 12 up to 4.25 Gbps -2 dBm
D T12 1000 GM 12 up to 10.3 Gbps -2 dBm
D T12 1000 LL 12 up to 12 Gbps -2 dBm

Performances

La gamme D-Light comprend des émetteurs-récepteurs optiques multicanaux pour les applications dans des environnements difficiles et est disponible en modules émetteur, récepteur et émetteur-récepteur à 4 canaux (4 Rx + 4 Tx). Plusieurs options de package sont disponibles, du montage en surface aux packages enfichables.

  • Utilise 850 nm VCSEL'S
  • Contrôles et surveillance conformes à la norme SFF-8472
  • Surveillance de la puissance optique sur la plage de température
  • Autotest intégré (BIST) pour une meilleure fiabilité de la liaison
  • Interface SMT électrique standard ou option d'interface enfichable
  • Fourni avec une fibre optique de 50/125 μm ou 62,5 / 125 μm

Tous les appareils D-Lightsys® peuvent être entièrement surveillés et / ou contrôlés via une interface série à 2 fils I2C et conviennent à une variété d'applications:

  • Les courants moyens et de modulation du laser VCSEL sont tous deux programmables numériquement via l'interface série à 2 fils
  • Un étage d'entrée polyvalent permet aux résistances de terminaison différentielle de 100 Ω ou de 50 Ω à la masse de se conformer aux niveaux de signalisation CML ou LVDS
  • Les sorties analogiques permettent la surveillance de l'état et des performances du module

Les modules optiques sont disponibles en émetteur (Tx), récepteur (Rx) ou émetteurs-récepteurs (Tx + Rx)
